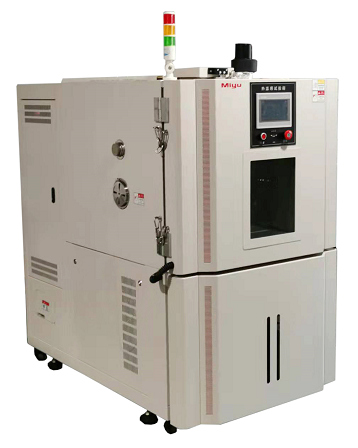

1.1.设备外观

本机为上下式结构，箱体上部为试验区、控制器安装在箱门上，电器控制在箱体左后方，安全、可靠。

1.2.设备主要功能

主要用于电池安全性能检测中炉热试验、加热测试等（适用于 3C 单体电芯或3C 电池组小于 10AH）。

2.1.设备名称

热滥用试验箱

2.3.符合标准

GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》标准要求：将电池按照规定的试验方法充满电后，将电池放入试验箱中。试验箱以（5±2）℃/min的温升速率进行升温，当箱内温度达到130℃±2℃后恒温，并持续30min。

接收标准：电池应不起火、不爆炸。

2.4.内箱尺寸

（W*H*D，单位：mm）600*750*500

2.5.外箱尺寸

（W*H*D，单位：mm）约W900×H1750×D1200（含顶部电机高度）

2.6.温度范围

RT+10℃～+150℃可任意调节

2.7.控制精度

温度分辨率：0.01℃

温度偏差：≤±2℃

温度均匀度：≤ 2℃

温度波动度：±0.5℃

升温速率：RT℃升至+85℃，全程平均非线性5℃/分钟,空载

温度控制通道数量：1个     监控通道数量：1个 （可根据客户要求扩展选配到8个）

负载：3KG

2.8.计时设置

9999H59M59S可设置

3、箱体组成结构

3.1.内箱材料

SUS304#不锈钢板，1.2mm厚

3.2.外箱材质

冷轧钢板烤漆处理1.2mm厚

3.3.照明功能

门外部装有 LED防爆灯1组,节能高亮度,方便观察测试区电池测试时的状态；

3.4.排烟功能

测试产生的烟雾废气可通过顶部的鼓风机通过管道排放到室外；排烟管；

3.5.安全防爆

门装有 20mm 厚度的钢化防爆玻璃；玻璃前面安装了一张活动的不锈钢丝隔网,增加安全性能,同时也方便抽取清理；外部的链接铰链门锁采用高强度的标准配件，安全,方便安装与更换；箱体后部带有防爆泄压门 300*300mm。

3.5防爆卸压口

在工作室顶部设置防爆卸压口，当箱内由于非正常工作状态导致箱内压力剧增时，卸压口自动打开，缓解箱内破坏性压力?；凳矫潘?，保证避免箱内升高而导致箱门自动开启

3.6.保温材质

采用耐火级高强度 PU 聚氨酯发泡保温绝缘材

料(比一般 PU 更具断热,耐火功效),保温系数:小于 0.0212kcal/m?hr，厚度100MM

3.7.试验箱组成

测试区、风机、电热、电气、控制器

3.8.温度控制

控制器、固态继电器、电热、循环风机、PT-100传感器

3.9.箱门及观察窗

单开门配防爆链、防凝露电热装置，真空自动除雾透明带照明灯观察窗，尺寸230X270mm

3.10.密封条

耐高温硅胶密封条

3.11.引线测试

左右两侧各开有Φ50mm的测试孔或由客户指定测试孔尺寸，并附有相应保温隔热配件及专用的密封软塞

3.12.样品架

箱内设置可随意调整的样品分度架及样品放置托盘架，标准配置2块（304不锈钢圆条弯折焊接成型，表面铁氟龙涂层处理）每块承重20KG均匀分布

3.13.箱体移动

箱体底部安装4个移动脚轮及定位脚杯

3.14.总重量

约260KG

4、电气控制系统：7寸真彩宽屏控制器

4.1控制器

设定范围：最大温度范围上下限5℃

显示分辨率：温度：0.01℃；时间：0.1min;

温度测量：PT100型铂金电阻

RS-232/R485通讯界面：可显示曲线,资料获取,可做为监控及?？叵低?/span>

4.2.画面显示功能

温度设定(SV)实际(PV)值直接显示

可显示执行程序号码,段次,剩余时间及循环次数, 运转时间显示

程序编辑以及图形曲线显示

具单独程序编辑画面,每页可输入4个段次温湿度,时间

定点或程序动作状态显示

语言转换可以切换中文/英文

大屏7寸真彩显示屏幕

5、加热系统

5.1.加热发热管

采用进口镍铬合金电加热器

5.2.加热控制方式

无触点等周期脉冲调宽，SSR（固态继电器）

5.3.热恒定方式

智慧型自动加温，P.I.D控制达到所需要的温度

6、空气风量循环系统

6.1.试验样品放置在测试空间内，需要保证样品表面温度及湿度的均匀性，必须对测试空间气流进行强制循环。本设备内置空气间、循环风道及不锈钢循环风机，通过顶部背叶窗及散流器，风均匀的从顶部吹出，将调和室中调和好的温度、湿度散发到测试空间，从而达到均匀的控制温湿度的目的

6.2.采多翼离习式风扇及密封型马达,不易失油及束心

6.3.扩散重直,水平交换,弧型循环送风方式

6.4.可调式侧吹出风口及护网回收口

6.5.特殊订制可调式百叶送风循环系统

7、安全?；は低?/span>

7.1.附有无熔丝?；た?nbsp;

7.2.试验箱：极限超温，风机、电机过热继电器?；?

7.3.电源：漏电?；?，超载及短路?；?/span>

7.4.温湿度过零点闸流体功率控制器?；?nbsp;

9、设备工作环境

9.1.环境温度：0～35℃

9.2.环境湿度：20%RH～90%RH，非冷凝

9.3.设备噪音：≤50db在机台正前方离机台1米并离地面1.2米处测量

10、设备使用需求

10.1.使用场地

地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘；附近没有强电磁辐射源

A：不小于400mm

B：不小于400mm

C：不小于1000mm

10.2.场地地面承重能力

不小于200kg/m2；设备周围留有适当的维护空间,使用场地适当考虑设备排水问题

10.3.设备用电

AC 380V±10%,50Ｈz±1Ｈz，独立配置相应容量的空气或动力开关，设备配线长约3米

10.4.设备功率

10KW，最大电流20A
